مقدمه
ردیاب X3 Concox یکی از شناختهشدهترین ردیابهای سیمی خودرو در بازار ایران است که سالها توسط شرکتهای حملونقل، سازمانها، ناوگانهای خودرویی و کاربران شخصی مورد استفاده قرار گرفته است.
این دستگاه با بهرهگیری از فناوری GPS و شبکه تلفن همراه، امکان مشاهده موقعیت لحظهای خودرو، بررسی مسیرهای طی شده، دریافت هشدارهای امنیتی و مدیریت خودرو از طریق نرمافزار TracksolidPro را فراهم میکند.
با وجود محبوبیت بالای ردیاب خودرو X3، بسیاری از کاربران پس از خرید یا نصب دستگاه با سوالاتی مانند موارد زیر مواجه میشوند:
- چگونه ردیاب X3 را نصب کنیم؟
- سیم ACC دقیقاً به کجا متصل میشود؟
- چرا دستگاه در TracksolidPro آفلاین نمایش داده میشود؟
- علت نمایش اشتباه روشن بودن خودرو چیست؟
- چرا موقعیت خودرو روی نقشه نمایش داده نمیشود؟
- چگونه مشکل قطع ارتباط دستگاه را برطرف کنیم؟
در این مقاله تلاش کردهایم با استفاده از دفترچه رسمی دستگاه، تجربه سه نصاب حرفهای با مجموع بیش از ۴۵ سال سابقه نصب ردیاب خودرو و همچنین تجربیات واقعی تیم پشتیبانی SignalTracker، راهنمایی جامع و کاربردی برای کاربران و نصابها ارائه کنیم.

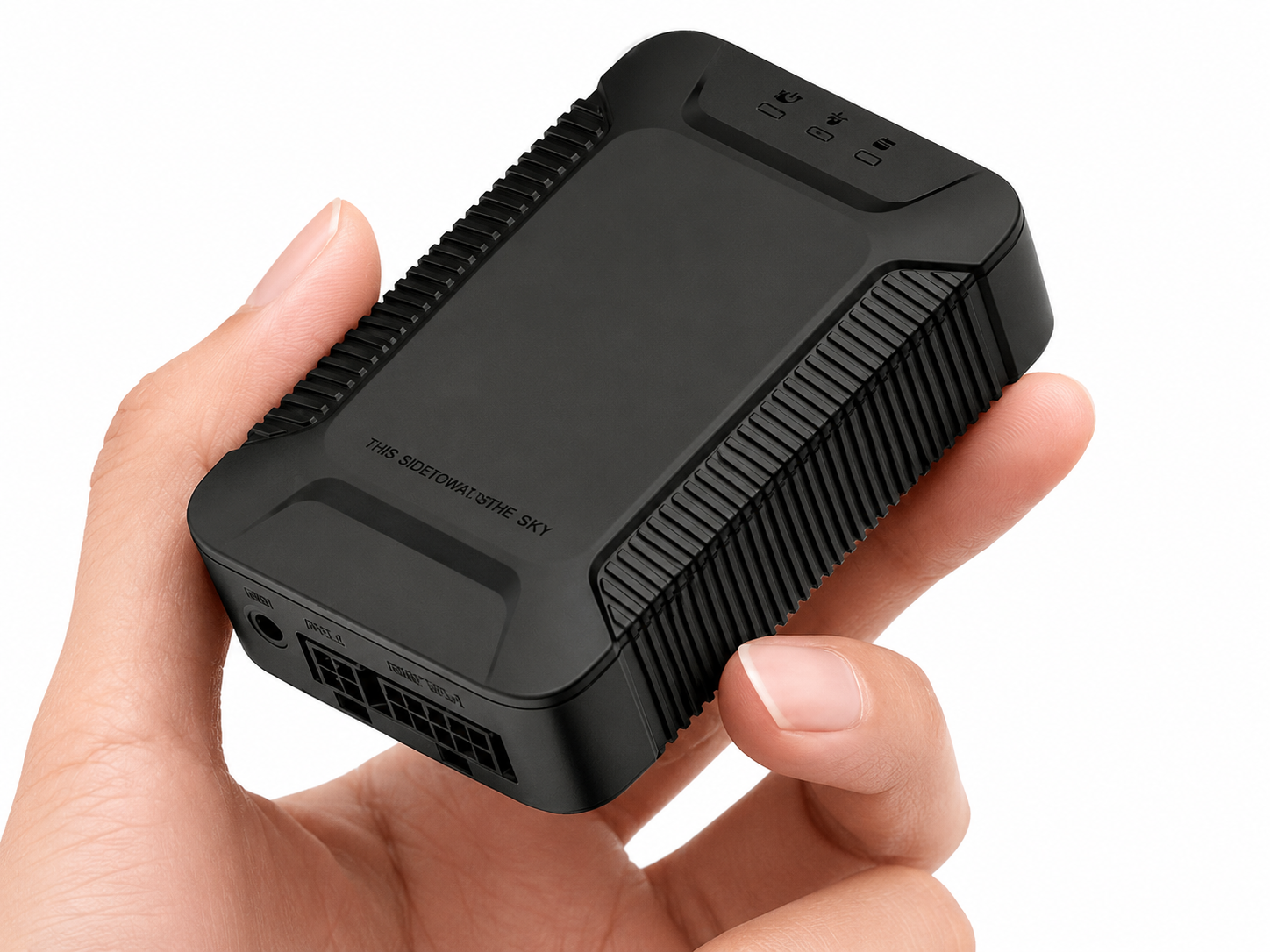

ردیاب خودرو X3 چیست؟
ردیاب خودرو X3 یک جی پی اس سیمی است که موقعیت جغرافیایی خودرو را از طریق ماهوارههای GPS دریافت کرده و با استفاده از اینترنت سیمکارت به سرور ارسال میکند.
کاربر میتواند از طریق نرمافزار TracksolidPro یا پنل تحت وب:
- موقعیت لحظهای خودرو را مشاهده کند.
- مسیرهای پیموده شده را بررسی کند.
- هشدار روشن شدن خودرو را دریافت کند.
- وضعیت روشن یا خاموش بودن خودرو را کنترل کند.
- در صورت نیاز از قابلیت قطع برق خودرو استفاده کند.
- گزارشهای مدیریتی و امنیتی دریافت کند.
جی پی اسX3 برای چه خودروهایی مناسب است؟
بر اساس تجربه نصابهای حرفهای، جی پی اس X3 تقریباً روی تمامی خودروهای موجود در بازار ایران قابل نصب است.
این موضوع شامل:
- خودروهای داخلی
- خودروهای خارجی
- خودروهای بنزینی
- خودروهای دیزلی
- وانتها
- خودروهای خدماتی
- خودروهای سازمانی
- ناوگان حملونقل
میشود.
یکی از نصابهای حرفهای که بیش از ۱۰ سال سابقه نصب ردیاب خودرو دارد، معتقد است یکی از مهمترین مزایای ردیاب X3 سازگاری بالای آن با خودروهای مختلف است و محدودیت خاصی از نظر نوع خودرو برای نصب وجود ندارد.
مشخصات فنی ردیاب X3
| مشخصه | مقدار |
|---|---|
| نوع دستگاه | ردیاب سیمی خودرو |
| موقعیتیابی | GPS |
| شبکه مخابراتی | GSM / GPRS |
| فرکانس GSM | 850/900/1800/1900 MHz |
| دقت GPS | حدود ۵ متر |
| نرمافزار | Tracksolid Pro |
| باتری داخلی | 300mAh |
| ولتاژ کاری | 9 تا 36 ولت |
| تماس دوطرفه | دارد |
| هشدار SOS | دارد |
| قطع برق خودرو | دارد |
| تاریخچه مسیرها | دارد |
| ابعاد دستگاه | 80×51×25.8 میلیمتر |

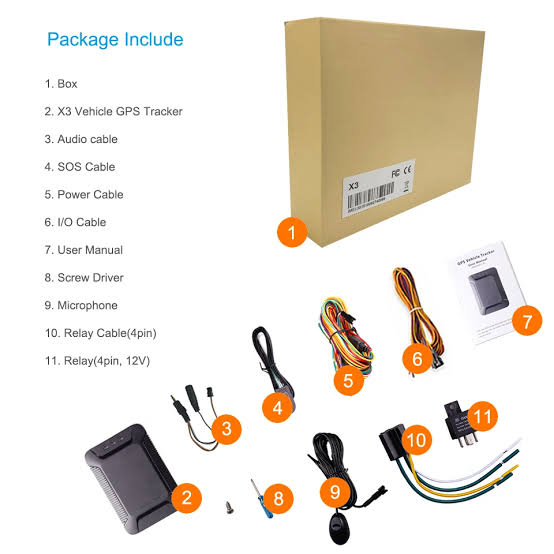

محتویات جعبه ردیاب
بر اساس بررسی دستگاه واقعی و محتویات جعبه، اقلام زیر در بستهبندی اصلی وجود دارند:
- دستگاه اصلی X3
- دسته سیم اصلی
- دسته سیم جانبی
- میکروفن
- رله قطع برق خودرو
- دکمه SOS
- دفترچه راهنما
- متعلقات نصب
- و..
وجود ورودیها و خروجیهای متعدد باعث شده این دستگاه علاوه بر استفاده شخصی، در پروژههای سازمانی و ناوگان نیز کاربرد گستردهای داشته باشد.
بررسی طراحی و کیفیت ساخت ردیاب X3
طراحی ردیاب X3 کاملاً صنعتی است و تمرکز اصلی سازنده روی دوام و عملکرد بوده است.
بدنه دستگاه از پلاستیک مقاوم ساخته شده و در بخشهای مختلف آن شیارهایی برای تهویه و دفع حرارت در نظر گرفته شده است.
در قسمت جلویی دستگاه چراغهای وضعیت GPS، GSM و Power قرار دارند که وضعیت عملکرد دستگاه را نمایش میدهند.

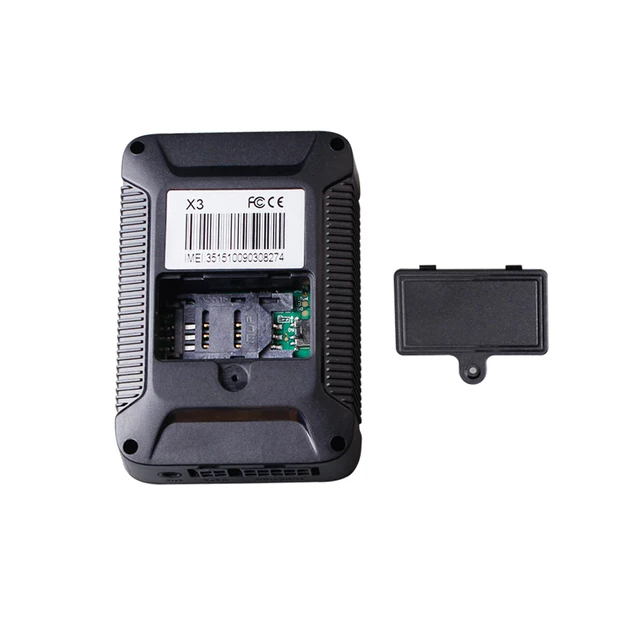

همچنین محل قرارگیری سیمکارت در مقایسه با برخی مدلهای قدیمیتر بهبود یافته و دسترسی به آن آسانتر شده است.
نظر نصابهای حرفهای درباره ردیاب X3
برای تهیه این بخش، تجربیات سه نصاب حرفهای با سابقه ۱۰، ۱۶ و ۲۰ سال فعالیت در حوزه نصب ردیاب خودرو بررسی شده است.
نقاط قوت
- قابلیت نصب روی طیف گستردهای از خودروها
- کیفیت مناسب دسته سیم
- باتری داخلی با عملکرد پایدار
- ورودیها و خروجیهای متنوع
- بازه ولتاژی مناسب
- سازگاری بالا با پروژههای ناوگان
نقاط ضعف
- ابعاد نسبتاً بزرگ در مقایسه با برخی مدلهای جدید
- دشواری بیشتر در جانمایی و مخفیسازی
- حساسیت سوکت میکروفن در صورت نصب غیراصولی
- برخی امکانات جانبی برای کاربران عادی کاربرد محدودی دارند
یکی از نصابهای باسابقه معتقد است بزرگترین ضعف ردیاب X3 ابعاد نسبتاً بزرگ آن است؛ موضوعی که در برخی خودروها فرآیند مخفیسازی دستگاه را دشوارتر میکند.

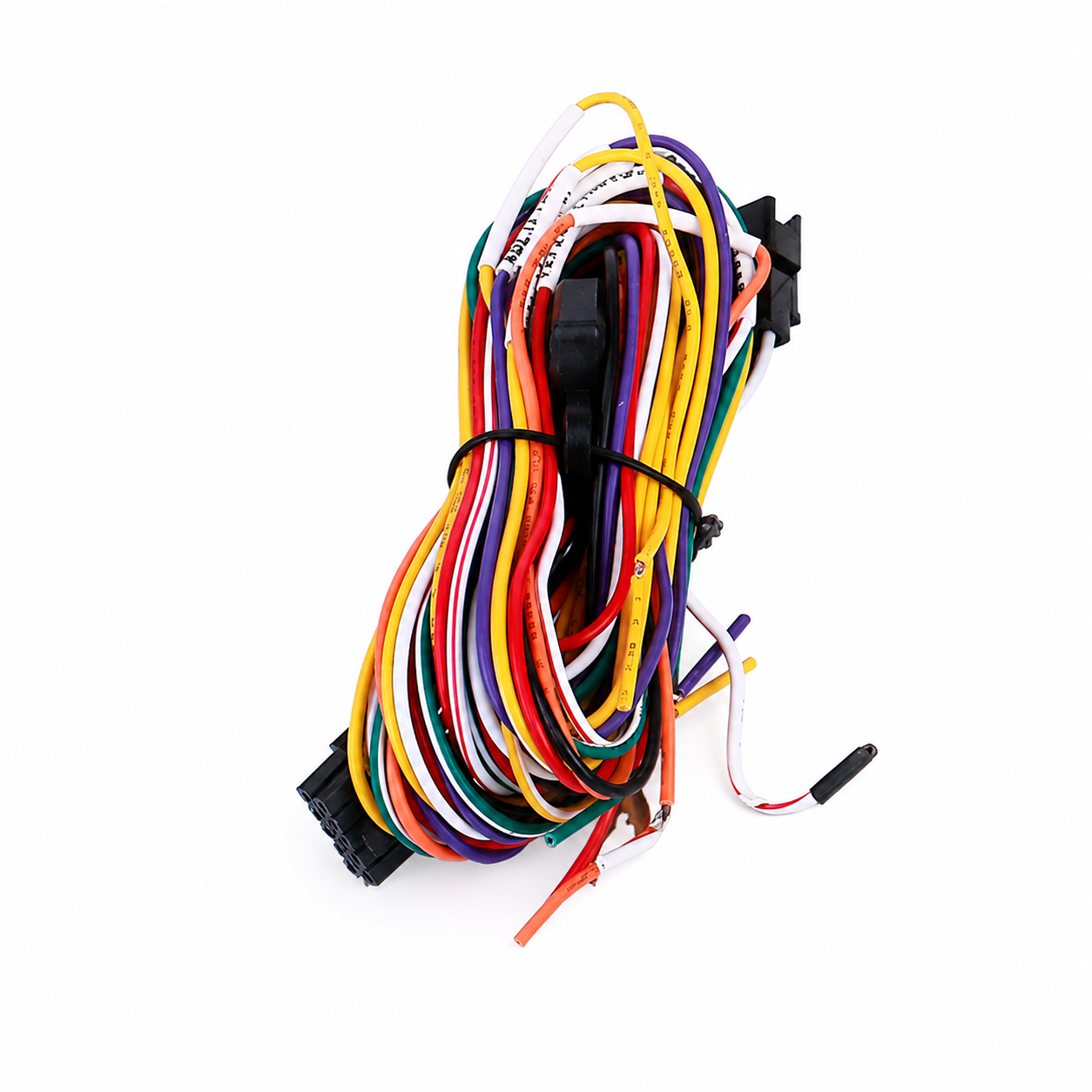

آموزش سیمکشی X3
نصب صحیح ردیاب X3 تأثیر مستقیمی بر عملکرد دستگاه دارد. بسیاری از مشکلاتی که کاربران پس از نصب تجربه میکنند، به خرابی دستگاه مربوط نیست و در واقع ناشی از سیمکشی نادرست یا اتصال اشتباه برخی ورودیها است.
به همین دلیل توصیه میشود نصب دستگاه توسط افراد آشنا به برق خودرو انجام شود.

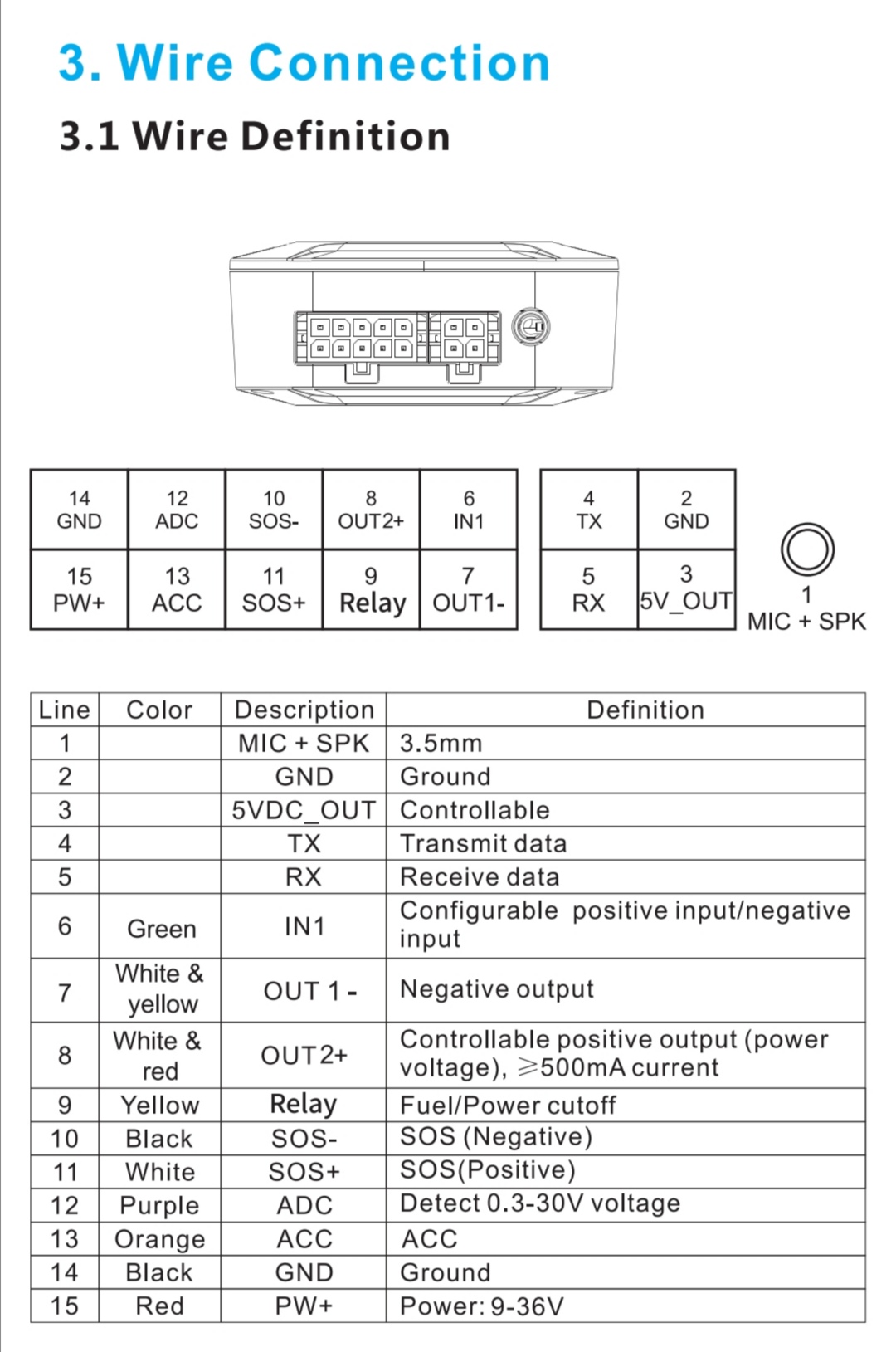

جدول سیمکشی X3
بر اساس دفترچه رسمی دستگاه، مهمترین سیمهای X3 به شرح زیر هستند:
| رنگ سیم | عملکرد |
|---|---|
| قرمز | برق اصلی دستگاه (+9V تا +36V) |
| مشکی | منفی (GND) |
| نارنجی | ACC |
| زرد | خروجی رله قطع برق |
| صورتی | میکروفن |
| سبز | ورودی IN1 |
| آبی | RX |
| نارنجی (سریال) | TX |
| بنفش | SOS- |
| سفید | SOS+ |
توجه داشته باشید که برخی دسته سیمهای موجود در بازار ممکن است تفاوتهای جزئی داشته باشند. در صورت تردید، همیشه دفترچه همان نسخه دستگاه را بررسی کنید.

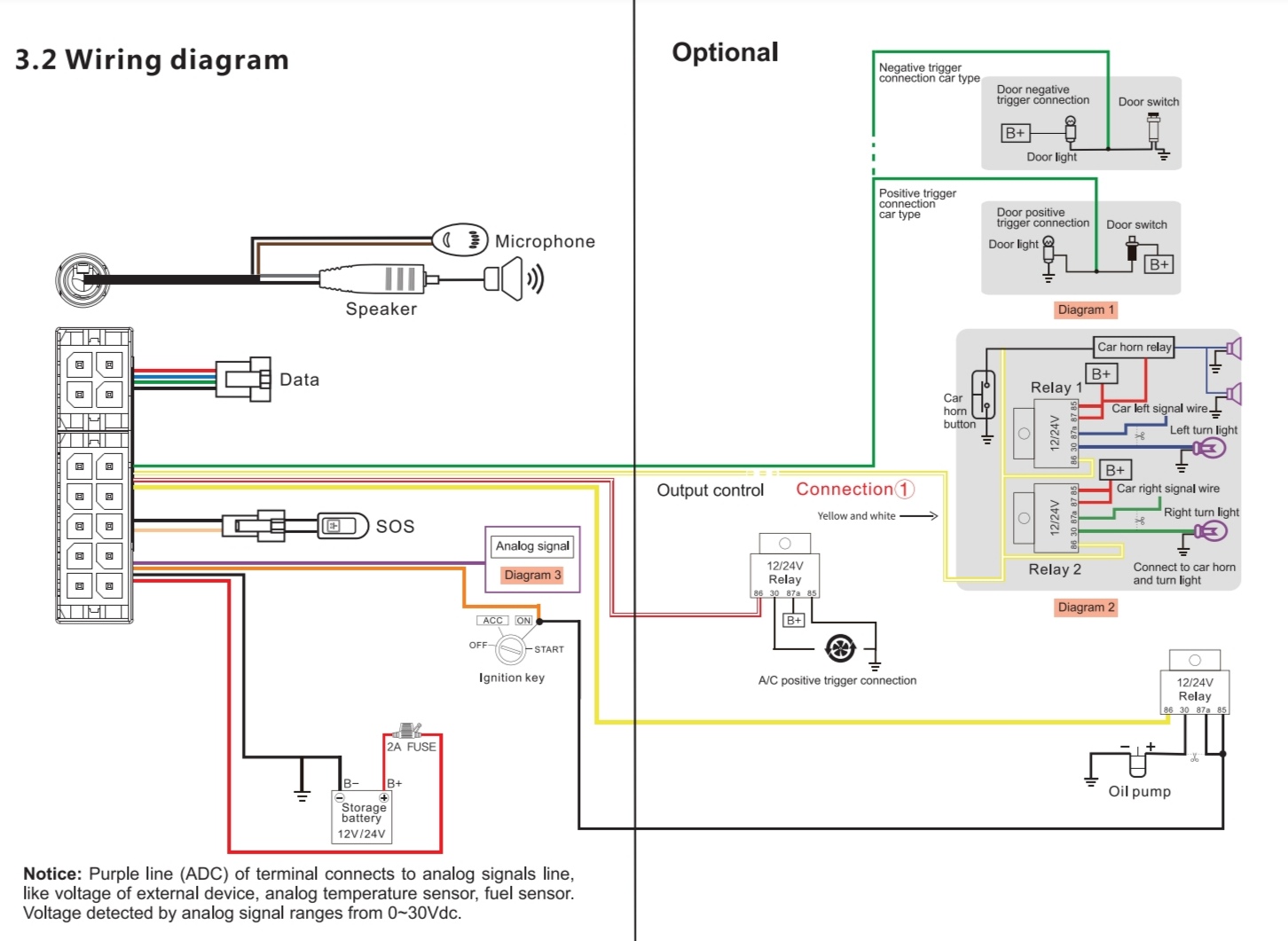

نمودار سیمکشی ردیاب X3
سیم برق اصلی (POWER)
سیم قرمز وظیفه تأمین برق اصلی دستگاه را بر عهده دارد.
این سیم باید به برق دائم خودرو متصل شود تا حتی در زمان خاموش بودن خودرو نیز دستگاه فعال باقی بماند.
نکات مهم:
- اتصال باید مطمئن باشد.
- از استفاده از اتصالات ضعیف خودداری شود.
- افت ولتاژ میتواند باعث قطع و وصل شدن دستگاه شود.
سیم منفی (GND)
سیم مشکی باید به بدنه مناسب خودرو متصل شود.
اتصال ضعیف بدنه میتواند باعث:
- ریست شدن دستگاه
- عملکرد نامنظم
- قطع ارتباط با سرور
شود.
سیم ACC چیست؟
ACC یکی از مهمترین ورودیهای ردیاب است.
این سیم به دستگاه اعلام میکند:
- خودرو روشن شده است.
- خودرو خاموش شده است.
بسیاری از گزارشهای نرمافزار TracksolidPro مانند:
- زمان روشن بودن خودرو
- زمان توقف
- زمان حرکت
- گزارش پارک
بر اساس ACC تولید میشوند.
مهمترین اشتباه هنگام نصب X3
بر اساس تجربه تیم SignalTracker و نصابهای حرفهای، رایجترین خطای نصب X3 مربوط به ACC است.
برخی نصابها به اشتباه سیم ACC را به برق دائم خودرو متصل میکنند.
نتیجه این اشتباه
- خودرو همیشه روشن نمایش داده میشود.
- گزارش توقفها اشتباه ثبت میشود.
- زمان پارک خودرو بهدرستی محاسبه نمیشود.
- برخی هشدارها عملکرد درستی نخواهند داشت.
به همین دلیل سیم ACC باید به مداری متصل شود که فقط پس از باز شدن سوئیچ فعال میشود.
سیم قطع برق خودرو
یکی از قابلیتهای پرطرفدار X3 امکان کنترل رله قطع برق خودرو است.
در صورت نصب صحیح رله، میتوان در شرایط خاص از این قابلیت برای افزایش امنیت خودرو استفاده کرد.
نکته مهم:
برخی نصابهای حرفهای گزارش کردهاند که در موارد بسیار نادر روی دستگاه های X3، فعال شدن ناخواسته خروجی قطع برق مشاهده شده است.
به همین دلیل توصیه میشود پس از نصب، عملکرد این بخش بهطور کامل تست شود.
میکروفن و تماس دوطرفه
ردیاب X3 از قابلیت تماس دوطرفه و شنود محیطی پشتیبانی میکند.
بر اساس تجربه نصابهای حرفهای:
- عملکرد میکروفن مناسب است.
- اما سوکت میکروفن نسبتاً حساس بوده و هنگام نصب باید از اعمال فشار به آن جلوگیری شود.
دکمه SOS
دکمه SOS برای ارسال هشدار اضطراری استفاده میشود.
این قابلیت بیشتر در:
- ناوگان حملونقل
- خودروهای خدماتی
- خودروهای سازمانی
کاربرد دارد.
اشتباهات رایج هنگام نصب Concox X3
اشتباه شماره ۱
اتصال اشتباه ACC
اشتباه شماره ۲
اتصال ضعیف برق اصلی
اشتباه شماره ۳
اتصال نامناسب سیم منفی
اشتباه شماره ۴
فعال نبودن اینترنت سیمکارت
اشتباه شماره ۵
عدم تست دستگاه پس از نصب
بسیاری از مشکلاتی که چند روز بعد از نصب مشاهده میشوند، در صورت تست کامل اولیه قابل شناسایی هستند.

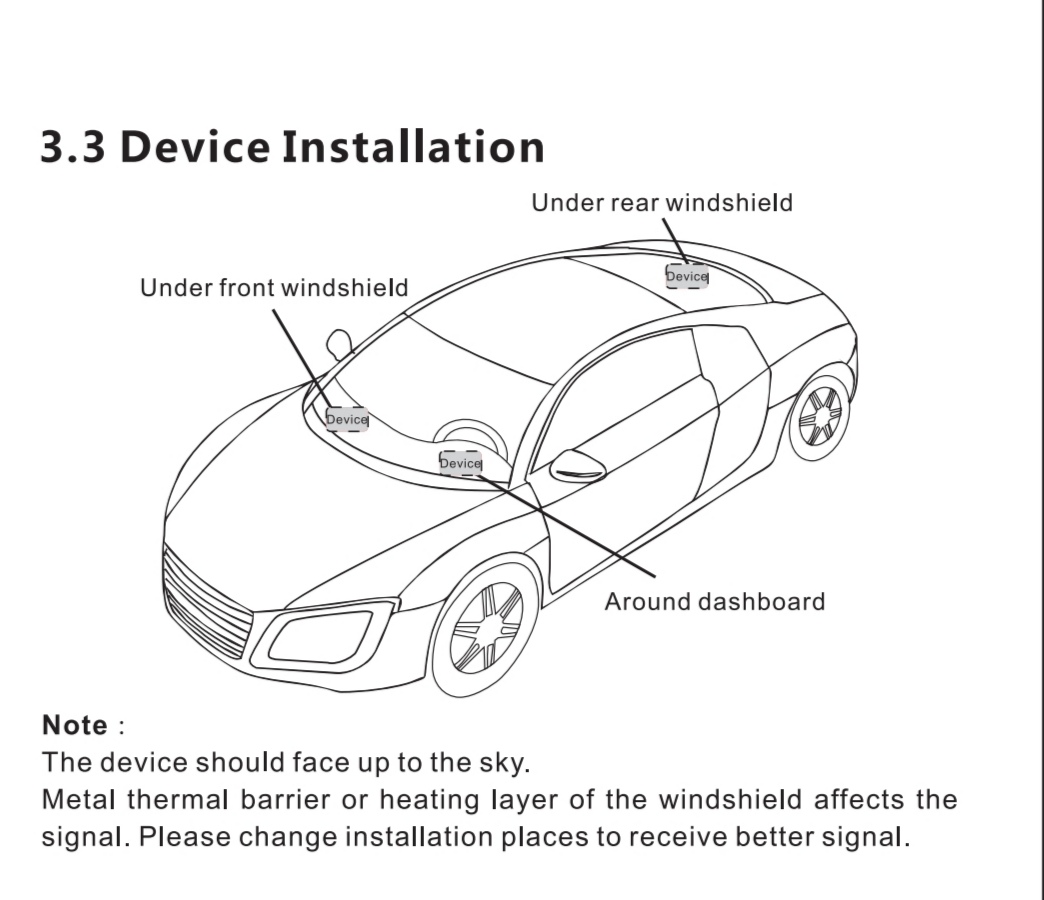

محل نصب ردیاب X3
محل نصب مناسب باید ویژگیهای زیر را داشته باشد:
- دور از دید مستقیم
- دور از رطوبت
- دور از حرارت زیاد
- دسترسی مناسب به برق
- عدم تداخل با دریافت سیگنال GPS و GSM
این موضوع تأثیر مستقیمی بر عملکرد بلندمدت دستگاه خواهد داشت.
راهاندازی ردیاب X3 در TracksolidPro
پس از پایان نصب فیزیکی دستگاه، مرحله بعدی فعالسازی ردیاب در نرمافزار TracksolidPro است.
در این مرحله باید از موارد زیر اطمینان حاصل شود:
- سیمکارت فعال باشد.
- اینترنت سیمکارت فعال باشد.
- دستگاه برق مناسب دریافت کند.
- GPS سیگنال کافی داشته باشد.
- دستگاه به سرور متصل شود.
توصیه میشود اولین تست دستگاه در فضای باز انجام شود تا GPS بتواند سریعتر موقعیت خود را پیدا کند.
قبل از هرگونه عیبیابی این موارد را بررسی کنید
تجربه تیم پشتیبانی SignalTracker نشان میدهد بیش از ۸۰ درصد مشکلات کاربران مربوط به موارد زیر است:
وضعیت سیمکارت
بررسی کنید:
- سیمکارت فعال باشد.
- سیمکارت مسدود نشده باشد.
- اعتبار کافی داشته باشد.
- بسته اینترنت فعال داشته باشد.
وضعیت برق دستگاه
بررسی کنید:
- برق اصلی دستگاه برقرار باشد.
- فیوزها سالم باشند.
- اتصال منفی مناسب باشد.
وضعیت آنتندهی
بررسی کنید:
- خودرو در فضای باز قرار داشته باشد.
- پوشش شبکه تلفن همراه مناسب باشد.
- پوشش GPS مناسب باشد.
عیبیابی مشکلات رایج X3
چرا ردیاب روی نقشه نمایش داده نمیشود؟
این رایجترین سوال کاربران X3 است.
در اکثر موارد مشکل از خود دستگاه نیست.
دلایل احتمالی
- اتمام شارژ سیمکارت
- غیرفعال بودن اینترنت
- خاموش بودن سیمکارت
- قطع برق دستگاه
- تنظیم نبودن APN
- تنظیم نبودن سرور
توصیه میشود ابتدا سیمکارت و برق دستگاه بررسی شوند.
چرا دستگاه در TracksolidPro آفلاین نمایش داده میشود؟
زمانی که دستگاه نتواند اطلاعات را به سرور ارسال کند، در نرمافزار به حالت Offline نمایش داده میشود.
رایجترین دلایل
- پایان بسته اینترنت
- خاموش بودن سیمکارت
- مسدود شدن سیمکارت
- قطع برق دستگاه
- ضعف شدید آنتندهی
بر اساس تجربه واقعی پشتیبانی، بیشترین علت آفلاین شدن دستگاهها مربوط به مشکلات سیمکارت است.
آیا خرابی سرور دلیل رایجی برای آفلاین شدن دستگاه است؟
خیر.
بر اساس تجربه پشتیبانی SignalTracker، مشکلات مربوط به سرور درصد بسیار کمی از موارد گزارششده را تشکیل میدهند.
در اغلب مواقع علت اصلی به موارد زیر مربوط است:
- سیمکارت
- اینترنت
- برق دستگاه
- تنظیمات ارتباطی
چرا خودرو همیشه روشن نمایش داده میشود؟
این مشکل تقریباً همیشه به سیم ACC مربوط است.
در صورتی که ACC به برق دائم متصل شده باشد:
- وضعیت خودرو همیشه روشن نمایش داده میشود.
- گزارش توقف اشتباه خواهد بود.
- گزارش پارک اشتباه خواهد بود.
در این شرایط باید سیمکشی ACC توسط نصاب بررسی شود.
چرا موقعیت خودرو دقیق نیست؟
عوامل مختلفی میتوانند بر دقت موقعیت تأثیر بگذارند:
- پارکینگهای زیرزمینی
- تونلها
- محیطهای مسقف
- ساختمانهای بلند
- ضعف پوشش GPS
- ضعف پوشش GSM
در فضای باز دقت دستگاه بهمراتب بهتر خواهد بود.
آیا قطع اینترنت باعث خاموش شدن دستگاه میشود؟
خیر.
در صورت قطع اینترنت:
- دستگاه روشن میماند.
- GPS همچنان فعال است.
- اما امکان ارسال اطلاعات به سرور وجود نخواهد داشت.
در نتیجه دستگاه در نرمافزار بهصورت آفلاین نمایش داده میشود.
سوالات متداول کاربران دستگاه X3
آیا X3 روی خودروهای ایرانی نصب میشود؟
بله. این دستگاه روی اکثر خودروهای ایرانی و خارجی قابل نصب است.
آیا X3 قابلیت قطع برق خودرو را دارد؟
بله. در صورت نصب صحیح رله و تنظیم مناسب، این قابلیت قابل استفاده خواهد بود.
آیا برای استفاده از X3 به اینترنت نیاز است؟
بله. برای ارسال اطلاعات به سرور و نمایش موقعیت در TracksolidPro نیاز به اینترنت فعال روی سیمکارت وجود دارد.
آیا X3 برای ناوگان مناسب است؟
بله.
به دلیل داشتن ورودیها و خروجیهای متعدد، X3 در بسیاری از پروژههای ناوگان و سازمانی مورد استفاده قرار میگیرد.
آیا X3 باتری داخلی دارد؟
بله.
دستگاه دارای باتری داخلی پشتیبان است که در زمان قطع برق خودرو میتواند برای مدت محدودی به فعالیت ادامه دهد.
آیا X3 برای خودروهای خارجی مناسب است؟
بله.
بر اساس تجربه نصابهای حرفهای، محدودیت خاصی برای نصب این دستگاه روی خودروهای خارجی وجود ندارد.
جمعبندی نهایی
ردیاب X3 یکی از باسابقه ترین و شناختهشدهترین ردیابهای خودرو در بازار ایران است که اولین بار در سال 96 وارد بازار ایران شد و سالها در پروژههای شخصی، سازمانی و ناوگان مورد استفاده قرار گرفته است.
بررسی تجربه سه نصاب حرفهای، اطلاعات رسمی دستگاه و تجربیات واقعی واحد پشتیبانی SignalTracker نشان میدهد که مهمترین عامل در عملکرد صحیح این دستگاه، نصب اصولی و راهاندازی صحیح آن است.
بخش قابل توجهی از مشکلات گزارششده توسط کاربران به خرابی دستگاه مربوط نیست و معمولاً ناشی از:
- اتمام شارژ سیمکارت
- قطع اینترنت
- تنظیمات ارتباطی
- سیمکشی نادرست
- اتصال اشتباه ACC
است.
در صورتی که دستگاه بهدرستی نصب شود و سیمکارت مناسبی برای آن انتخاب شود، X3 همچنان میتواند یک راهکار قابل اعتماد برای ردیابی و مدیریت خودرو باشد.
